1.產品介紹
FY系列不銹鋼液下泵是本單位在傳統耐腐蝕液下泵基礎上，融合瑞士蘇爾壽公司同類產品的先進技術，經改進設計而生產的新型泵；該泵取消了其他液下泵普通采用的機械密封和選用了獨特結構的葉輪，使泵高效節能、無泄漏、壽命特長，從而廣泛應用于石油、化工、制藥、造紙、冶金、污水處理等行業

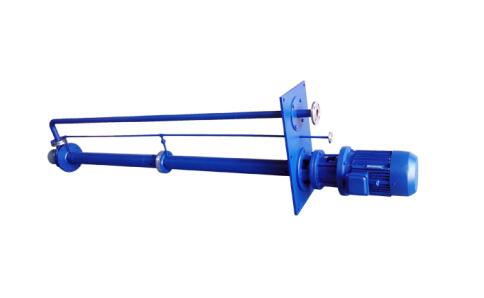

2.產品圖片
3.應用范圍
FY不銹鋼液下泵的形式為長軸立式離心泵，其與介質接觸部分采用鑄鋼或者不銹鋼制造，根據客戶要求液下深度由0.5M-6M不等，介質溫度在-40℃～+180℃。流量：1.6-400m3/h 揚程：5-80m轉速1450-2900r/min。適于化工、石油、石油化工、冶金、輕工、印染、制藥、環保、海水淡化、海上采油、造紙、食品等工業部門輸送不含固體顆粒的有機或無機化工介質、石油產品及腐蝕性的液體。
4.產品特點
（1）FY不銹鋼液下泵為立式液下泵，外形美觀，直接安裝在被輸送介質的儲存器上，無額外占地面積，從而降低了基建投入。
（2）取消了機械密封，解決了其它液下泵因機械密封容易磨損而須經常維修的煩惱，節約了泵的運行成本，提高了工作效率。也可以根據特殊介質定制機械密封。
（3）采用了獨特的離心式雙平衡葉輪，供輸送不含固體顆粒等清潔的介質，震動噪音特低，效率高；采用開式雙平衡葉輪，供輸送不清潔帶有固體顆粒及短纖維的液體，運行平穩、不堵塞。
5.型號意義
6.規格參數
|
型號 |
出口直徑 （mm） |
流量Q |
揚程 （m） |
轉速 （r/min） |
功率 |
||
|
（m3/h） |
（L/s） |
軸功率 |
電機功率 |
||||
|
25FY-16 |
25 |
3.6 |
1 |
16 |
2900 |
0.713 |
1.5 |
|
25FY-16A |
25 |
3.27 |
0.91 |
13 |
2900 |
0.713 |
1.5 |
|
25FY-25 |
25 |
3.6 |
1 |
25 |
2900 |
1.16 |
2.2 |
|
25FY-25A |
25 |
3.27 |
0.91 |
20 |
2900 |
1.16 |
2.2 |
|
25FY-41 |
25 |
3.6 |
1 |
41 |
2900 |
2.51 |
4 |
|
25FY-41A |
25 |
3.27 |
0.91 |
33 |
2900 |
2.51 |
3 |
|
40FY-16 |
32 |
7.2 |
2 |
16 |
2900 |
0.78 |
2.2 |
|
40FY-16A |
32 |
6.55 |
1.82 |
13 |
2900 |
0.78 |
1.5 |
|
40FY-26 |
32 |
7.2 |
2 |
26 |
2900 |
1.45 |
3 |
|
40FY-26A |
32 |
6.55 |
1.82 |
21 |
2900 |
1.45 |
3 |
|
40FY-40 |
32 |
7.2 |
2 |
40 |
2900 |
2.53 |
5.5 |
|
40FY-40A |
32 |
6.55 |
1.82 |
32 |
2900 |
2.53 |
5.5 |
|
50FY-16 |
40 |
14.4 |
4 |
16 |
2900 |
1.18 |
3 |
|
50FY-16A |
40 |
13.1 |
3.64 |
13 |
2900 |
1.18 |
3 |
|
50FY-25 |
40 |
14.4 |
4 |
25 |
2900 |
1.96 |
4 |
|
50FY-25A |
40 |
13.1 |
3.64 |
20 |
2900 |
1.96 |
3 |
|
50FY-40 |
40 |
14.1 |
4 |
40 |
2900 |
3.73 |
7.5 |
|
50FY-40A |
40 |
13.1 |
3.61 |
33 |
2900 |
3.73 |
5.5 |
|
65FY-16 |
50 |
28.8 |
8 |
16 |
2900 |
2.16 |
4 |
|
65FY-16A |
50 |
26.2 |
7.28 |
13 |
2900 |
2.16 |
3 |
|
65FY-25 |
50 |
28.8 |
8 |
25 |
2900 |
3.56 |
5.5 |
|
65FY-25A |
50 |
26.2 |
7.28 |
21 |
2900 |
3.56 |
5.5 |
|
65FY-40 |
50 |
28.8 |
8 |
40 |
2900 |
6.04 |
11 |
|
65FY-40A |
50 |
26.2 |
7.28 |
33 |
2900 |
6.04 |
11 |
|
80FY-15 |
65 |
54 |
15 |
15 |
2900 |
3.34 |
7.5 |
|
80FY-15A |
65 |
49.1 |
13.65 |
12 |
2900 |
3.34 |
7.5 |
|
80FY-24 |
65 |
54 |
15 |
24 |
2900 |
5.43 |
11 |
|
80FY-24A |
65 |
49.1 |
13.65 |
20 |
2900 |
5.43 |
11 |
|
80FY-38 |
65 |
54 |
15 |
38 |
2900 |
9.64 |
18.5 |
|
80FY-38A |
65 |
49.1 |
13.65 |
31 |
2900 |
9.64 |
15 |
|
100FY-23 |
80 |
100.8 |
28 |
23 |
2900 |
9.25 |
18.5 |
|
100FY-23A |
80 |
91.8 |
25.5 |
18 |
2900 |
9.25 |
15 |
|
100FY-37 |
80 |
100.8 |
28 |
37 |
2900 |
14.73 |
22 |
|
100FY-37A |
80 |
91.8 |
25.5 |
31 |
2900 |
14.73 |
22 |
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
（1）液下泵要安裝并固定在穩定的基礎上
（2）只要液體高于泵體，即可不灌液而啟動送液。
（3）安裝之前需要確認泵葉輪是否有雜質堵塞。
8.注意事項
（1）使用前應向儲存罐內加足儲液，嚴禁無液或儲液不足的情況下啟動運轉。
（2）接通電源，先點動啟動開關，看電機的運轉方向和泵的轉向是否相符，如果不相符應馬上糾正，嚴禁倒轉。確定好后再進行安裝。
（3）機組運行5-10分鐘，如無異?，F(xiàn)象，即可投入工作。
9.常見問題
（1）液下泵不出水有可能是電機方向轉反。
（2）液下泵流量不足有可能是管道、泵流道葉輪部分堵塞， 閥門開度不足等。
（3）液下泵功率過大有可能是超過額定流量使用。
（4）液下泵雜音震動有可能是管路支撐不穩，液體混有氣體，軸承損壞等原因。
10.使用需知
（1）液下泵泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬磨擦聲，各部件螺姆是否旋緊。
（2）檢查泵軸和電機軸的同心度,上下聯軸器外圓左右差數不得超過0.1mm,聯軸器端面間隙保持1-2.5mm。
（3）液下泵的吸入口到容器底部之間距離為吸入口徑的2~3倍。泵體與器壁距離應大于口徑的2.5倍。
（4）泵的出液管路,應另設支架支攛，其重量不允許支撐在泵上。
（5）檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。
（6）起動電機,慢慢開啟出口管閑閥到痛要的位置,投入正常運轉。
（7）經常檢查泵和電機的情況.軸承溫升不應超過75℃。
（8）FY系列液下泵更多使用細節請來電咨詢021-62987392。
