1.產品介紹
IS型臥式單級單吸清水離心泵，是全國聯合設計的節能泵，它是BA型、B型及其它單級清水離心泵的更新型。優點有：全系列水力性能布局合理，用戶選擇范圍寬，檢修方便；效率和吸程達到國際平均先進水平。本型泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高于80℃。

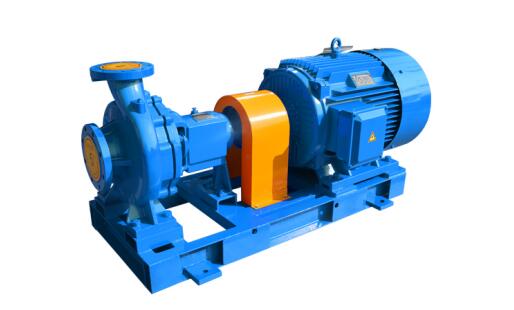

2.產品圖片
3.應用范圍
（1）IS型單級單吸離心泵，可輸送清水及物理性質與水較為接近的液體，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。
（2）ISR型單級單吸離心泵，適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵，使用溫度120℃以下。
（3）IS型單級單吸離心泵我公司經過特殊配置還可以用于輸送石油類產品，輸送汽油、煤油、柴油等，被輸送介質溫度為120℃。
4.產品特點
1）IS型臥式單級單吸清水離心泵根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承部件等組成。
（2）IS型臥式單級單吸清水離心泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
（3）泵的殼體(即泵體和泵蓋)構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
（4）為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
（5）泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
（6）為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
（7）泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。

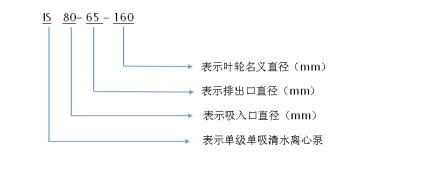

5.型號意義
6.規格參數
|
型 號 |
流量 (m3/h) |
揚程 (m) |
電機功率 (kW) |
轉速 (r/min) |
效率 (%) |
汽蝕余量 (m) |
|
IS50-32-125 |
12.5 |
20 |
2.2 |
2900 |
60 |
2.0 |
|
6.3 |
5 |
0.55 |
1450 |
54 |
2.0 |
|
|
IS50-32-160 |
12.5 |
32 |
3 |
2900 |
54 |
2.0 |
|
6.3 |
8 |
0.55 |
1450 |
48 |
2.0 |
|
|
IS50-32-200 |
12.5 |
50 |
5.5 |
2900 |
48 |
2.0 |
|
6.5 |
12.5 |
0.75 |
1450 |
42 |
2.0 |
|
|
IS50-32-250 |
12.5 |
80 |
11 |
2900 |
38 |
2.0 |
|
6.3 |
20 |
1.5 |
1450 |
32 |
2.0 |
|
|
IS65-50-125 |
25 |
20 |
3 |
2900 |
69 |
2.0 |
|
12.5 |
5 |
0.55 |
1450 |
64 |
2.0 |
|
|
IS65-50-160 |
25 |
32 |
5.5 |
2900 |
65 |
2.0 |
|
12.5 |
8 |
0.75 |
1450 |
60 |
2.0 |
|
|
IS65-40-200 |
25 |
50 |
7.5 |
2900 |
60 |
2.0 |
|
12.5 |
12.5 |
1.1 |
1450 |
55 |
2.0 |
|
|
IS65-40-250 |
25 |
80 |
15 |
2900 |
50 |
2.0 |
|
12.5 |
20 |
2.2 |
1450 |
46 |
2.0 |
|
|
IS65-40-315 |
25 |
125 |
30 |
2900 |
45 |
2.5 |
|
12.5 |
32 |
4 |
1450 |
41 |
2.5 |
|
|
IS80-65-125 |
50 |
20 |
5.5 |
2900 |
75 |
3.0 |
|
25 |
5 |
0.75 |
1450 |
71 |
2.5 |
|
|
IS80-65-160 |
50 |
32 |
7.5 |
2900 |
73 |
2.5 |
|
25 |
8 |
1.5 |
1450 |
69 |
2.5 |
|
|
IS80-50-200 |
50 |
50 |
15 |
2900 |
69 |
2.5 |
|
25 |
12.5 |
2.2 |
1450 |
65 |
2.5 |
|
|
IS80-50-250 |
50 |
80 |
22 |
2900 |
63 |
2.5 |
|
25 |
20 |
3 |
1450 |
60 |
2.5 |
|
|
IS80-50-315 |
50 |
125 |
37 |
2900 |
54 |
2.5 |
|
25 |
32 |
5.5 |
1450 |
52 |
2.5 |
|
|
IS100-80-125 |
100 |
20 |
11 |
2900 |
78 |
4.5 |
|
50 |
5 |
1.5 |
1450 |
75 |
2.5 |
|
|
IS100-80-160 |
100 |
32 |
15 |
2900 |
78 |
4.0 |
|
50 |
8 |
2.2 |
1450 |
75 |
2.5 |
|
|
IS100-65-200 |
100 |
50 |
22 |
2900 |
76 |
3.6 |
|
50 |
12.5 |
4 |
1450 |
73 |
2.0 |
|
|
IS100-65-250 |
100 |
80 |
37 |
2900 |
72 |
3.8 |
|
50 |
20 |
5.5 |
1450 |
68 |
2.0 |
|
|
IS100-65-315 |
100 |
125 |
75 |
2900 |
66 |
3.6 |
|
50 |
32 |
11 |
1450 |
63 |
2.0 |
|
|
IS125-100-200 |
200 |
50 |
45 |
2900 |
81 |
4.5 |
|
100 |
12.5 |
7.5 |
1450 |
76 |
2.5 |
|
|
IS125-100-250 |
200 |
80 |
75 |
2900 |
78 |
4.2 |
|
100 |
20 |
11 |
1450 |
76 |
2.5 |
|
|
IS125-100-315 |
200 |
125 |
110 |
2900 |
73 |
4.5 |
|
100 |
32 |
15 |
1450 |
73 |
2.2 |
|
|
IS125-100-400 |
100 |
50 |
30 |
1450 |
65 |
2.5 |
|
IS150-125-250 |
200 |
20 |
18.5 |
1450 |
81 |
3.0 |
|
IS150-125-315 |
200 |
32 |
30 |
1450 |
79 |
2.5 |
|
IS150-125-400 |
200 |
50 |
45 |
1450 |
76 |
2.8 |
|
IS200-150-250 |
400 |
20 |
37 |
1450 |
82 |
4.2 |
|
IS200-150-315 |
400 |
32 |
55 |
1450 |
82 |
3.5 |
|
IS200-150-400 |
400 |
50 |
90 |
1450 |
81 |
3.8 |
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
(1)安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。
(2)安裝時管道重量不應加在水泵上，以免使泵變形。
（3）安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
（4）為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。
（5）泵的安裝高度，管路的長度、直徑、流速應符合計算，力求減少不必要損失。
8.注意事項
（1）泵用于吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象。
（2）試驗電機轉向是否正確，從電機端往泵看為順時針旋轉，試驗時間要短，以免使機械密封干磨損。
（3）進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
（4）如長期停止使用，應將泵拆卸清洗上油，包裝保管。
9.常見問題
（1）水泵不吸水，有可能是注入水泵的水不夠。
（2）水泵流量不足有可能是水泵淤塞，葉輪磨損，轉速不足等原因。
（3）水泵功率過大有可能是超過額定流量使用。
（4）雜音震動有可能是管路支撐不穩，液體混有氣體，軸承損壞等原因。
10.使用需知
（1）定期檢查泵的性能（如流量、揚程、振動等）而且做好記錄。維修的項目和每次維修間隔時間取決泵的工作條件和泵的運行狀況。
（2）泵進行長期運行后，由于機械磨損，使機組噪音及震動增大時，應停車檢查，必要時更換易損件，
（3）禁止泵在大流量運行時，電機超電流長期運行。
（4）泵輸送介質不能含有空氣或氣體，否則會使泵的流量和揚程不可能準確的測出，同時會產生研磨損壞零件。
（5）泵的吸入管盡量縮短，管路直徑應大于或等于泵的吸入口的直徑，泵的吸入管路的彎曲半徑應做的盡量大。
（7）IS型單級單吸清水離心泵更多使用細節請來電咨詢021-62987392.
