1.產品介紹
IHF氟塑料合金化工離心泵（簡稱氟塑料化工泵、襯氟離心泵）是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

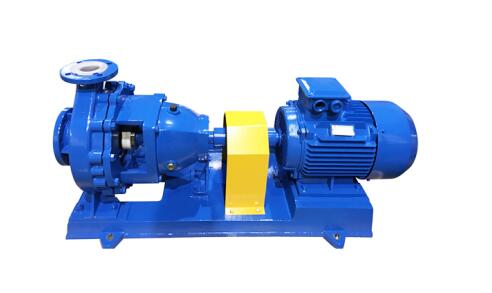

2.產品圖片
3.應用范圍
IHF單級單吸氟塑料合金化工離心泵（簡稱IHF氟塑料化工泵、襯氟離心泵）廣泛適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業中液體輸送、廢水處理和加酸等工藝流程。本泵可輸送任何濃度的硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強鹼、強氧化劑、有機溶劑等強腐蝕性介質的使用，是目前最先進的耐腐蝕裝備之一。
4.產品特點
本系列產品按國際標準設計制造（ISO2858），泵體采用金屬外殼內襯氟塑料，葉輪及泵蓋均采用金屬嵌件外包氟塑料合金模壓成型，使其具有超強的抗沖擊能力又有卓越的耐腐蝕性能，軸封選用先進的外裝式波紋管機械密封，對磨的密封面有：碳化硅、陶瓷、四氟、硬質合金可供選擇。具有很高的性能價格比，是目前化工行業應用最為廣泛的防腐離心泵。

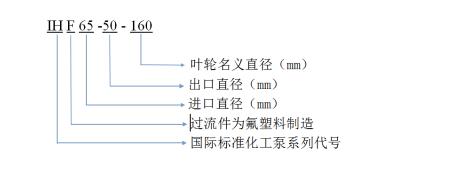

5.型號意義
6.規格參數
|
型號 |
進口 （mm） |
出口 （mm） |
流量Q |
揚程 （m） |
功率 |
轉速 （r/min） |
汽蝕余量 （m） |
效率 （%） |
||
|
（m3/h） |
（L/S） |
軸功率 |
電機功率 |
|||||||
|
IHF50-32-125 |
50 |
32 |
12.5 |
3.47 |
20 |
1.33 |
2.2 |
2900 |
3.0 |
51 |
|
IHF50-32-160 |
50 |
32 |
12.5 |
3.47 |
32 |
2.37 |
4 |
2900 |
3.0 |
46 |
|
IHF50-32-200 |
50 |
32 |
12.5 |
3.47 |
50 |
4.36 |
7.5 |
2900 |
3.0 |
39 |
|
IHF65-50-125 |
65 |
50 |
25 |
6.94 |
20 |
2.2 |
3 |
2900 |
3.5 |
62 |
|
IHF65-50-160 |
65 |
50 |
25 |
6.94 |
32 |
3.82 |
5.5 |
2900 |
3.5 |
57 |
|
IHF65-40-200 |
65 |
40 |
25 |
6.94 |
50 |
6.53 |
11 |
2900 |
3.5 |
52 |
|
IHF80-65-125 |
80 |
65 |
50 |
13.88 |
20 |
3.95 |
5.5 |
2900 |
4.0 |
69 |
|
IHF80-65-160 |
80 |
65 |
50 |
13.88 |
32 |
6.5 |
11 |
2900 |
4.0 |
67 |
|
IHF80-50-200 |
80 |
50 |
50 |
13.88 |
50 |
10.8 |
15 |
2900 |
4.0 |
63 |
|
IHF100-80-125 |
100 |
80 |
100 |
27.77 |
20 |
7.1 |
11 |
2900 |
4.5 |
77 |
|
IHF100-80-160 |
100 |
80 |
100 |
27.77 |
32 |
11.9 |
15 |
2900 |
4.5 |
73 |
|
IHF100-65-200 |
100 |
65 |
100 |
27.77 |
50 |
18.9 |
30 |
2900 |
4.5 |
73 |
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
(1)泵要安裝并固定在穩定的基礎上，最好底座與基礎之間鋪設緩沖墊。保證泵在開機時不會影響管路的震動。且泵不受其它機械震動的影響。
(2)安裝管路時需注意泵的進出口管路不能做力在泵上，需要配有相應的支撐。
(3)泵在倒灌工況下安裝時需要在泵的進出口管路上安裝閥門，最好能安裝管道補償器。泵在吸上工況下時需要在泵的進口裝底閥、出口安裝閥門。
(4)檢查泵的轉動部件是否要卡住磕碰現象，如果泵的運輸過程中產生碰撞，應檢查聯軸器是否同心，并予以調整。
（5）泵在安裝過程中預留足夠的檢修空間，以方便后期設備的維護。
8.注意事項
（1）使用前應向泵內加足儲液，嚴禁無液或儲液不足的情況下啟動運轉。
（2）接通電源，先點動啟動開關，看電機的運轉方向和泵的轉向是否相符，如果不相符應馬上糾正，嚴禁倒轉。
（3）機組運行5-10分鐘，如無異?，F(xiàn)象，即可投入工作。
（4）停機時，應先將出口閥門關閉，然后在切斷電源。
9.常見問題
（1）水泵不出水有可能是泵腔中有空氣。
（2）水泵流量不足有可能是管道、泵流道葉輪部分堵塞， 閥門開度不足等。
（3）水泵功率過大有可能是超過額定流量使用。
（4）雜音震動有可能是管路支撐不穩，液體混有氣體，軸承損壞等原因。
10.使用需知
（1）定期對軸承箱加注優質鈣基潤滑油脂，更換易損件
（2）如果泵運轉時發生汽蝕，必須在1分鐘內停機。
（3）長期停機不用時，應清洗泵內流道。
（4）如果泵運行時突然停電，必須立刻關閉電源，并關閉出口閥門。
（5）泵的噪音≤95dB，如果發生振動和噪音，應停機檢查，排除故障，才能工作。
（7）IHF單級單吸氟塑料合金化工離心泵更多使用細節請來電咨詢021-62987392.
