1.產品介紹
FB型不銹鋼耐腐蝕化工泵適用于不含有固體顆粒介質,介質溫度為O℃～120℃,進口壓力不大于2kg/cm2。AFB型不銹鋼耐腐蝕離心泵是在F型耐腐蝕泵的基礎上改進設計的,均采用新型的付葉輪動力軸封裝置,屬單級單吸懸臂式耐腐蝕離心泵。

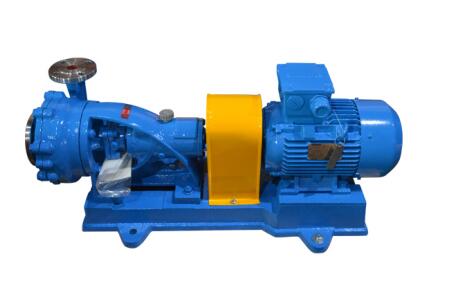

2. 產品圖片
3. 應用范圍
FB型不銹鋼耐腐蝕化工泵廣泛應用于化工、石油、冶金、輕工、合成纖維、環保、食品、醫藥等部門。該類產品具有性能穩定可靠、密封性能好,造型美觀,使用檢修方便等優點。為提高產品質量、減少跑、冒、滴、漏,防止污染,發揮很大的作用。
4.產品特點
采用先進水力模型，新穎結構與高強度組合式單雙端面機械密封，具有高效節能、結構緊湊、性能穩定、使用可靠等優點。

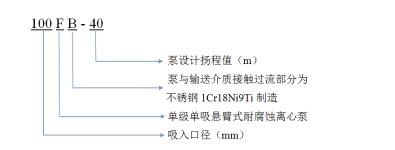

5.型號意義
6.規格參數
|
型號 |
流量Q |
揚程 H （m） |
轉速 n （r/min） |
效率η （%） |
軸功率 （kw） |
配用
功率
(kw)
|
汽蝕
余量
(m)
|
|
|
（m3/h） |
（L/s） |
|||||||
|
25FB-16 |
3.6 |
1 |
16 |
2900 |
33 |
0.48 |
1.1 |
4.0 |
|
25FB-16A |
3.27 |
0.91 |
12.5 |
2900 |
34 |
0.34 |
0.75 |
4.0 |
|
25FB-25 |
3.6 |
1 |
25 |
2900 |
30 |
0.82 |
1.5 |
4.0 |
|
25FB-25A |
3.27 |
0.91 |
20 |
2900 |
31 |
0.57 |
1.1 |
4.0 |
|
25FB-40 |
3.6 |
1 |
40 |
2900 |
23 |
1.71 |
3 |
4.0 |
|
25FB-40A |
3.27 |
0.91 |
33.5 |
2900 |
24 |
1.21 |
2.2 |
4.0 |
|
40FB-16 |
7.2 |
2 |
16 |
2900 |
44 |
0.71 |
1.5 |
4.0 |
|
40FB-16A |
6.55 |
1.82 |
12 |
2900 |
46.7 |
0.5 |
1.1 |
4.0 |
|
40FB-20 |
7.2 |
2 |
20 |
2900 |
42 |
0.93 |
1.5 |
4.0 |
|
40FB-25 |
7.2 |
2 |
25 |
2900 |
39 |
1.26 |
2.2 |
4.0 |
|
40FB-25A |
6.55 |
1.82 |
20.5 |
2900 |
40 |
0.94 |
1.5 |
4.0 |
|
40FB-40 |
7.2 |
2 |
40 |
2900 |
32 |
2.45 |
3 |
4.0 |
|
40FB-40A |
6.55 |
1.82 |
32 |
2900 |
33.5 |
1.73 |
2.2 |
4.0 |
|
40FB-63 |
7.2 |
2 |
63 |
2900 |
27 |
5.42 |
7.5 |
4.0 |
|
40FB-63A |
6.72 |
1.87 |
56 |
2900 |
29 |
3.75 |
5.5 |
4.0 |
|
50FB-16 |
14.4 |
4 |
16 |
2900 |
56 |
1.09 |
5.2 |
3.5 |
|
50FB-16A |
13.1 |
3.64 |
12 |
2900 |
57 |
0.81 |
1.5 |
3.5 |
|
50FB-25 |
14.4 |
4 |
25 |
2900 |
52 |
1.83 |
4 |
3.5 |
|
50FB-25A |
13.1 |
3.64 |
20 |
2900 |
51.5 |
1.42 |
3 |
3.5 |
|
50FB-40 |
14.4 |
4 |
40 |
2900 |
46 |
3.32 |
5.5 |
3.5 |
|
50FB-40A |
13.1 |
3.64 |
32.5 |
2900 |
45 |
2.62 |
5.5 |
3.5 |
|
50FB-63 |
14.4 |
4 |
63 |
2900 |
39 |
6.16 |
11 |
3.5 |
|
50FB-63A |
13.1 |
3.64 |
54.5 |
2900 |
38 |
5.24 |
7.5 |
3.5 |
|
65FB-25 |
28.8 |
8 |
25 |
2900 |
62 |
3.16 |
5.5 |
3.5 |
|
65FB-25A |
26.2 |
7.28 |
20 |
2900 |
62 |
2.36 |
4 |
3.5 |
|
65FB-30 |
28.8 |
8 |
30 |
2900 |
60.5 |
3.89 |
7.5 |
3.5 |
|
65FB-30A |
26.2 |
7.28 |
25 |
2900 |
61 |
2.79 |
5.5 |
3.5 |
|
65FB-40 |
28.8 |
8 |
40 |
2900 |
57.5 |
5.46 |
11.5 |
3.5 |
|
65FB-40A |
26.2 |
7.28 |
32 |
2900 |
58 |
4 |
7.5 |
3.5 |
|
65FB-64 |
28.8 |
8 |
64 |
2900 |
52.5 |
9.57 |
15 |
3.5 |
|
65FB-64A |
26.2 |
7.28 |
55 |
2900 |
51.5 |
7.82 |
7.5 |
3.5 |
|
80FB-15 |
54.4 |
15 |
15 |
2900 |
69 |
3.2 |
5.5 |
3.0 |
|
80FB-15A |
49.1 |
13.65 |
11.5 |
2900 |
69 |
2.62 |
4 |
3.0 |
|
80FB-24 |
54.4 |
15 |
24 |
2900 |
68 |
5.19 |
7.5 |
3.0 |
|
80FB-24A |
49.1 |
13.65 |
19 |
2900 |
68 |
3.94 |
7.5 |
3.0 |
|
80FB-38 |
54.4 |
15 |
38 |
2900 |
66.5 |
8.41 |
15 |
3.0 |
|
80FB-38A |
49.1 |
13.65 |
30.5 |
2900 |
66.5 |
6.34 |
11 |
3.0 |
|
80FB-60 |
54.4 |
15 |
60 |
2900 |
62.8 |
14.06 |
22 |
3.0 |
|
80FB-60A |
49.1 |
13.65 |
52 |
2900 |
62.5 |
11.56 |
18.5 |
3.0 |
|
100FB-23 |
100.8 |
28 |
23 |
2900 |
73 |
8.65 |
15 |
3.0 |
|
100FB-23A |
91.8 |
25.5 |
17.5 |
2900 |
73 |
6.51 |
11 |
3.0 |
|
100FB-37 |
100.8 |
28 |
37 |
2900 |
73 |
13.9 |
22 |
3.0 |
|
100FB-37A |
91.8 |
25.5 |
29 |
2900 |
70.5 |
11 |
18.5 |
3.0 |
|
100FB-57 |
100.8 |
28 |
57 |
2900 |
70.5 |
22.2 |
37 |
3.0 |
|
100FB-57A |
91.8 |
26.2 |
52 |
2900 |
70.5 |
18.77 |
37 |
3.0 |
|
150FB-22 |
190.8 |
53 |
22 |
2900 |
77 |
14.86 |
22 |
2.5 |
|
150FB-22A |
173.5 |
48.2 |
17.5 |
2900 |
78 |
10.6 |
18.5 |
2.5 |
|
150FB-35 |
190.8 |
53 |
35 |
2900 |
76 |
23.94 |
37 |
2.5 |
|
150FB-35A |
173.5 |
48.2 |
28 |
2900 |
76 |
17.42 |
30 |
2.5 |
|
150FB-56 |
190.8 |
53 |
56 |
2900 |
76 |
38.3 |
55 |
2.5 |
|
150FB-56A |
173.5 |
48.2 |
50 |
2900 |
76 |
32.1 |
37 |
2.5 |
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
(1)泵要安裝并固定在穩定的基礎上，最好底座與基礎之間鋪設緩沖墊。保證泵在開機時不會影響管路的震動。且泵不受其它機械震動的影響。
(2)安裝管路時需注意泵的進出口管路不能做力在泵上，需要配有相應的支撐。
(3)泵在倒灌工況下安裝時需要在泵的進出口管路上安裝閥門，最好能安裝管道補償器。泵在吸上工況下時需要在泵的進口裝底閥、出口安裝閥門。
（4）泵在安裝過程中預留足夠的檢修空間，以方便后期設備的維護。
8.注意事項
（1）在使用泵之前，應該對泵的各個緊固件進行檢查。
（2）泵在運轉過程中的旋轉方向應該要跟要求符合的。
（3）泵腔充滿液體方可開機，切勿干燒空轉。
（4）有何疑問請來電咨詢021-62987392.
9.常見問題
（1）泵不出水，檢查泵是否反轉以及進水管道漏氣。
（2）流量不足可能吸入管徑太小，或者密封環嚴重磨損。
（3）揚程過低檢查轉速是否變慢，或者流量過大。
（4）其它問題請來電咨詢021-62987392
10、使用需知
（1）起動：
a.準備必要的扳手與工具
b.檢查密封裝置油杯內潤滑脂是否注入
c.檢查泵的旋轉方向是否正確，嚴禁反轉，轉向錯可使葉輪螺母松脫，使腐蝕介質進入軸徑產生腐蝕，導致泵無法工作，也可能使葉輪螺母甩出造成不幸事故。泵起動前必須將聯軸器罩好，確保安全生產。
d.起動電機后，緩緩打開排出口閘閥，使泵工作正常后，再將閥門開至需要的程度
(2)停止：
a.關閉壓力管路閘閥
b.停止電機
c.關閉吸入管路閘閥
d.在環境溫度低于液體凝固點時，要放盡泵內存液
e.如果泵處于長期停止使用時，應將泵內腐蝕性介質放凈，并用清水沖洗干凈，清理后，要妥善保管
（3）FB型不銹鋼耐腐蝕泵更多使用細節請來電咨詢021-62987392
