潛污泵

1.產品介紹 QW潛水排污泵（潛水泵、潛污泵）設計合理，配套電機合理，效率高，節能效果顯著，是引進國外高效節能無堵塞排污泵先進經驗，結合本單位技術力量研制而成，各項性能指標均達到國家標準同類產品水平

聯系電話：0716-8333385

產品詳情：

1.產品介紹

QW潛水排污泵（潛水泵、潛污泵）設計合理，配套電機合理，效率高，節能效果顯著，是引進國外高效節能無堵塞排污泵先進經驗，結合本單位技術力量研制而成，各項性能指標均達到國家標準同類產品水平。由于采用獨特的單通道葉輪、動密封采用兩組特殊材料的硬質合金機械密封裝置。電機用油室隔開，具有無堵塞、高效率、節能顯著，是我國泵類更新?lián)Q代的最新產品，深受用戶歡迎和好評。

QW潛水排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。

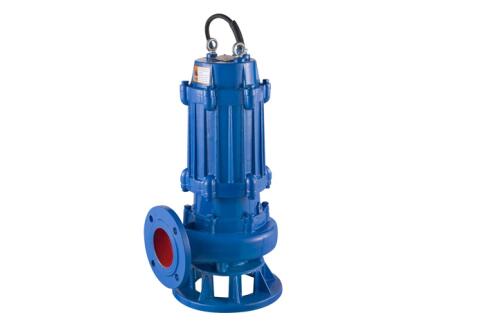

2.產品圖片

3.應用范圍

QW潛污泵適用于工廠商業嚴重污染廢水的排放、住宅區的污水排污站、城市污水處理廠排水系統、人防系統排水站、自來水廠的結水裝置，醫院、賓館的污水排放、市政工程建筑工地、勘探、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水、污物，也可用于清水及帶腐蝕性介質。

QW潛水泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質。

4.產品特點

①采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。

②機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行8000小時以上。

③整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。

④該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元件，對水泵電機絕對保護。

⑤可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。

⑥浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。

⑦可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。

⑧能夠在全揚程范圍內使用，而保證電機不會過載。

⑨有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。

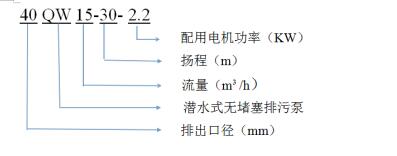

5.型號意義

6.規格參數

型號	口徑 (mm)	流量 (m3/h)	揚程 (m)	轉速 (r/min)	功率 (KW)
25 - 8 - 12 - 0.75	25	8	12	2900	0.75
25 - 8 - 22 - 1.1	25	8	22	2900	1.1
25 - 8 - 25 - 1.5	25	8	25	2900	1.5
32 - 12 - 15 - 1.1	32	12	15	2900	1.1
40 - 15 - 15 - 1.5	40	15	15	2900	1.5
40 - 15 - 30 - 2.2	40	15	30	2840	2.2
50 - 20 - 7 - 0.75	50	20	7	1390	0.75
50 - 10 - 10 - 0.75	50	10	10	1390	0.75
50 - 20 - 15 - 1.5	50	20	15	2840	1.5
50 - 15 - 25 - 2.2	50	15	25	2840	2.2
50 - 18 - 30 - 3	50	18	30	2880	3
50 - 25 - 32 - 5.5	50	25	32	2900	5.5
50 - 20 - 40 - 7.5	50	20	40	2900	7.5
65 - 25 - 15 - 2.2	65	25	15	2840	2.2
65 - 37 - 13 - 3	65	37	13	2880	3
65 - 25 - 30 - 4	65	25	30	2890	4
60 - 30 - 40 - 7.5	65	30	40	2900	7.5
65 - 35 - 50 - 11	65	35	50	2930	11
65 - 35 - 60 - 15	65	35	60	2930	15
80 - 40 - 7 - 2.2	80	40	7	1420	2.2
80 - 43 - 13 - 3	80	43	13	2880	3
80 - 40 - 15 - 4	80	40	15	2890	4
80 - 65 - 25 - 7.5	80	65	25	2900	7.5
100 - 80 - 10 - 4	100	80	10	1440	4
100 - 110 - 10 - 5.5	100	110	10	1440	5.5
100 - 100 - 15 - 7.5	100	100	15	1440	7.5
100 - 85 - 20 - 7.5	100	85	20	1440	7.5
100 - 100 - 25 - 11	100	100	25	1460	11
100 - 100 - 30 - 15	100	100	30	1460	15
100 - 100 - 35 - 18.5	100	100	35	1470	18.5
125 - 130 - 15 - 11	125	130	15	1450	11
125 - 130 - 20 - 15	125	130	20	1450	15
150 - 145 - 9 - 7.5	150	145	9	1450	7.5
150 - 180 - 15 - 15	150	180	15	1450	15
150 - 180 - 20 - 18.5	150	180	20	1450	18.5
150 - 180 - 25 - 22	150	180	25	1450	22
150 - 130 - 30 - 22	150	130	30	1450	22
150 - 180 - 30 - 30	150	180	30	1450	30
150 - 200 - 30 - 37	150	200	30	1450	37
200 - 300 - 7 - 11	200	300	7	980	11
200 - 250 - 11 - 15	200	250	11	980	15
200 - 250 - 15 - 18.5	200	250	15	1450	18.5
200 - 400 - 10 - 22	200	400	10	1450	22
200 - 400 - 13 - 30	200	400	13	1450	30
200 - 300 - 15 - 22	200	300	15	1450	22
200 - 250 - 22 - 30	200	250	22	1450	30
200 - 350 - 25 - 37	200	350	25	1450	37
200 - 400 - 30 - 45	200	400	30	1450	45
250 - 600 - 9 - 30	250	600	9	980	30
250 - 600 - 12 - 37	250	600	12	1450	37
250 - 600 - 15 - 45	250	600	15	1450	45
250 - 600 - 20 - 55	250	600	20	1450	55
250 - 600 - 25 - 75	250	600	25	1450	75
250 - 800 - 12 - 45	250	800	12	980	45
300 - 500 - 15 - 45	300	500	15	980	45
300 - 800 - 15 - 55	300	800	15	980	55
300 - 600 - 20 - 55	300	600	20	980	55
300 - 800 - 20 - 75	300	800	20	980	75
300 - 950 - 20 - 90	300	950	20	980	90
300 - 1000 - 25 - 110	300	1000	25	980	110
300 - 1000 - 35 - 132	300	1000	35	980	132
300 - 1100 - 10 - 55	300	1100	10	980	55
350 - 1200 - 6 - 30	350	1200	6	980	30
350 - 1100 - 10 - 45	350	1100	10	980	45
350 - 1100 - 12 - 55	350	1100	12	980	55
350 - 1500 - 15 - 90	350	1500	15	980	90
350 - 1200 - 18 - 90	350	1200	18	980	90
350 -1800 - 40 - 280	350	1800	40	980	280
350 - 1800 -43 - 315	350	1800	43	980	315
400 - 1500 - 5 - 30	400	1500	5	980	30
400 - 2000 - 6 - 55	400	2000	6	740	55
400 - 2600 - 6 - 75	400	2600	6	740	75
400 - 1500 - 12 - 75	400	1500	12	740	75
400 - 2000 -10 - 90	400	2000	10	740	90
500 - 2000 - 7 - 55	500	2000	7	740	55
500 - 2200 - 8 - 75	500	2200	8	740	75
500 - 2200 - 10 - 90	500	2200	10	740	90
500 - 2600 - 15 - 160	500	2600	15	740	160
600 - 3000 - 16 - 220	600	3000	16	740	220
600 - 5500 - 10 -250	600	5500	10	740	250
600 - 3750 - 17 - 250	600	3750	17	740	250
600 - 6000 - 10 - 280	600	6000	10	740	280

注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。

2.特殊工況介質如需選型請來電咨詢021-62987392。

7.安裝方式

(1)安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。

(2)電泵在潛入水中時，應垂直起吊，不允許橫放著地，更不能陷入污物中。

8.注意事項

（1）如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。

（2）高效排污泵每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，保證電泵的清潔。

（3）應有專人管理與使用，并定期檢查電泵繞組與機殼之間的絕緣電阻是否正常。

（4）高效排污泵的葉輪和泵體之間的密封環具有密封功能，如密封環損壞將直接影響泵的性能，必要時應更換。

（5）拆卸、維修后，機殼組件必須經0.2MPa氣密試驗檢查，以確保電機密封可靠。

（6）高效排污泵在常規狀態下泵每使用300-500小時后應加注或更換油室中機抽(10-30號機油)，使機械密封保持良好的潤滑狀態，提高機械密封使用壽命。

9.常見問題

（1）電機定子繞組損壞有可能是二相運行或者卡死運行。

（2）水泵流量不足有可能是水泵淤塞，葉輪磨損，轉速不足等原因。

（3）水泵功率過大有可能是超過額定流量使用。

10.使用需知

（1）該系列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口)兩個吊環螺釘或起吊板中上下起吊泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿過兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。

（2）用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。

（3）高效排污泵使用前應仔細檢查電纜是否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。

（4）無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。

（5）不得將泵長期處于低揚程狀態下運行(一般使用揚程不得低于額定揚程的60%) ，最好能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。

（6）高效排污泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。

（7）機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝人下水做事或移動，以防萬一電泵漏電而發生意外事故。

（8）高效排污泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。

（9）QW型潛水排污泵更多使用細節請來電咨詢021-62987392.
