1.產品介紹
ISW系列臥式管道離心泵（臥式離心泵），是本單位科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISW型基礎上派生出適用熱水、高溫、耐腐蝕化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。符合最新國家機械部JB/T53058-93的標準要求。產品按國際ISO2858標準設計制造。

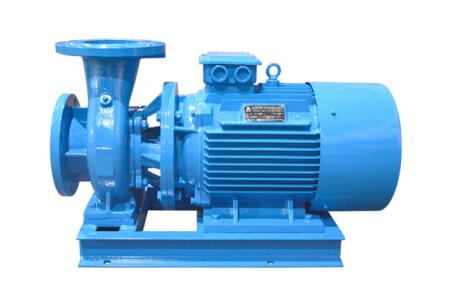

2.產品圖片
3.應用范圍
（1）ISW型臥式離心泵，可輸送清水及物理性質與水較為接近的液體，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。
（2）ISWR型熱水循環管道泵，適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵，使用溫度120℃以下。
（3）ISWH型化工不銹鋼離心泵，適用于輸送具有腐蝕性，不含固體顆粒液體介質，廣泛應用于石油、化工、冶金、造紙、食品、制藥和合成纖維等部門，其使用條件：-20°C ≤ 溫度 ≤ 120°C。
（4）ISWB型防爆輸油管道泵，其專為輸送石油類產品，輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ~ + 120℃。
4.產品特點
(1)該系列泵為臥式結構，機泵一體，外形美觀。與普通臥式泵相比，占地面積減少30%，如采用IP54戶外電機則無需泵房可置于戶外使用。
(2)葉輪直接配在電機加長軸上，使泵運行更加平穩，振動小，噪音低。
（3）軸封采用優質機械密封，動、靜環由新型硬質合金制成，耐磨損、無泄漏，使用壽命長。
（4）葉輪、泵體采用優秀水利模型設計制造，能耗低、效率高。
（5）該系列臥式泵為后開門式結構，無需拆卸管路，即可進行檢修。

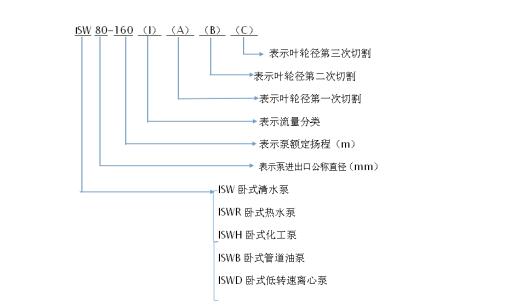

5.型號意義
6.規格參數
|
型 號 |
流 量Q |
揚程 m |
效率 % |
轉速 r/min |
電機功率KW |
允許汽蝕余量m |
|
|
m3/h |
l/s |
||||||
|
50-125A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
|
50-160 |
12.5 |
3.47 |
32 |
52 |
2900 |
3 |
2.3 |
|
50-160A |
11.7 |
3.25 |
28 |
51 |
2900 |
2.2 |
2.3 |
|
50-160B |
10.4 |
2.89 |
22 |
50 |
2900 |
1.5 |
2.3 |
|
50-200 |
12.5 |
3.47 |
50 |
46 |
2900 |
5.5 |
2.3 |
|
50-200A |
11.7 |
3.25 |
44 |
45 |
2900 |
4 |
2.3 |
|
50-200B |
10.6 |
2.94 |
36 |
44 |
2900 |
3 |
2.3 |
|
50-250 |
12.5 |
3.47 |
80 |
38 |
2900 |
11 |
2.3 |
|
50-250A |
11.6 |
3.22 |
70 |
38 |
2900 |
7.5 |
2.3 |
|
50-250B |
10.8 |
3.0 |
60 |
37 |
2900 |
7.5 |
2.3 |
|
50-250C |
10.0 |
2.78 |
52 |
36 |
2900 |
5.5 |
2.3 |
|
50-100(I) |
25 |
6.94 |
12.5 |
69 |
2900 |
1.5 |
2.5 |
|
50-100(I)A |
22.3 |
6.19 |
10 |
67 |
2900 |
1.1 |
2.5 |
|
50-125(I) |
25 |
6.94 |
20 |
68 |
2900 |
3 |
2.5 |
|
50-125(I)A |
22.3 |
6.19 |
16 |
66 |
2900 |
2.2 |
2.5 |
|
50-160(I) |
25 |
6.94 |
32 |
63 |
2900 |
4 |
2.5 |
|
50-160(I)A |
23.4 |
6.5 |
28 |
62 |
2900 |
3 |
2.5 |
|
50-160(I)B |
21.6 |
6.0 |
24 |
58 |
2900 |
2.2 |
2.5 |
|
50-200(I) |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|
50-200(I)A |
23.5 |
6.53 |
44 |
57 |
2900 |
7.5 |
2.5 |
|
50-200(I)B |
21.8 |
6.06 |
38 |
55 |
2900 |
4 |
2.5 |
|
50-250(I) |
25 |
6.94 |
80 |
50 |
2900 |
15 |
2.5 |
|
50-250(I)A |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
|
50-250(I)B |
21.6 |
6.0 |
60 |
49 |
2900 |
7.5 |
2.5 |
|
50-315(I) |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
|
50-315(I)A |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
|
50-315(I)B |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
|
50-315(I)C |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 |
|
65-100 |
25 |
6.94 |
12.5 |
69 |
2900 |
1.5 |
2.5 |
|
65-100A |
22.3 |
6.19 |
10 |
67 |
2900 |
1.1 |
2.5 |
|
65-125 |
25 |
6.94 |
20 |
68 |
2900 |
3 |
2.5 |
|
65-125A |
22.3 |
6.19 |
16 |
66 |
2900 |
2.2 |
2.5 |
|
65-160 |
25 |
6.94 |
32 |
63 |
2900 |
4 |
2.5 |
|
65-160A |
23.4 |
6.5 |
28 |
62 |
2900 |
3 |
2.5 |
|
65-160B |
21.6 |
6.0 |
24 |
58 |
2900 |
2.2 |
2.5 |
|
65-200 |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|
65-200A |
23.5 |
6.53 |
44 |
57 |
2900 |
5.5 |
2.5 |
|
65-200B |
21.8 |
6.06 |
38 |
55 |
2900 |
4 |
2.5 |
|
65-250 |
25 |
6.94 |
80 |
50 |
2900 |
15 |
2.5 |
|
65-250A |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
|
65-250B |
21.6 |
6.0 |
60 |
49 |
2900 |
7.5 |
2.5 |
|
65-315 |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
|
65-315A |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
|
65-315B |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
|
65-315C |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 |
注：1.由于篇幅過長，更多參數及具體選型請來電咨詢021-6296897392。
7.安裝方式
(1)安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。
(2)安裝時管道重量不應加在水泵上，以免使泵變形。
（3）安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
（4）為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。
（5）安裝后撥動電機封葉，葉輪應無摩擦聲或卡死現象，否則應將泵拆開檢查原因。
8.注意事項
（1）泵用于吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象。
（2）試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密封干磨損。
（3）進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
（4）啟動泵時，通過旋松泵頭上的排氣螺釘讓泵排氣，直至有一股平穩液流從排氣孔流出為止，再將排氣螺釘旋緊。
9.常見問題
（1）水泵不吸水，有可能是注入水泵的水不夠。
（2）水泵流量不足有可能是水泵淤塞，葉輪磨損，轉速不足等原因。
（3）水泵功率過大有可能是超過額定流量使用。
（4）雜音震動有可能是管路支撐不穩，液體混有氣體，軸承損壞等原因。
10.使用需知
（1）定期檢查泵的性能（如流量、揚程、振動等）而且做好記錄。維修的項目和每次維修間隔時間取決泵的工作條件和泵的運行狀況。
（2）泵進行長期運行后，由于機械磨損，使機組噪音及震動增大時，應停車檢查，必要時更換易損件，
（3）禁止泵在大流量運行時，電機超電流長期運行。
（4）泵輸送介質不能含有空氣或氣體，否則會使泵的流量和揚程不可能準確的測出，同時會產生研磨損壞零件。
（5）泵的吸入管盡量縮短，管路直徑應大于或等于泵的吸入口的直徑，泵的吸入管路的彎曲半徑應做的盡量大。
（7）ISW型單級單吸臥式管道離心泵更多使用細節請來電咨詢021-62987392.
