GS型衛生級螺桿泵

1.產品介紹 GS型衛生級不銹鋼螺桿泵屬于容積式位移泵。本泵可用于輸送中性或腐蝕性的液體，潔凈的或磨損性的液體，含有氣體或易產生汽泡的液體，高粘度或低粘度的液體，包括含有纖維物和固體物質的液體。能長

聯系電話：0716-8333385

產品詳情：

1.產品介紹

GS型衛生級不銹鋼螺桿泵屬于容積式位移泵。本泵可用于輸送中性或腐蝕性的液體，潔凈的或磨損性的液體，含有氣體或易產生汽泡的液體，高粘度或低粘度的液體，包括含有纖維物和固體物質的液體。能長時間工作而保持平穩的流量，具有良好的自吸能力。

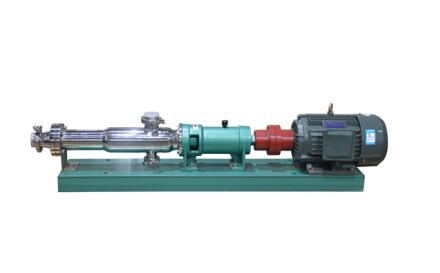

2.產品圖片

3.應用范圍

(1)食品業：輸送肉糜、土豆色拉、醬體糊類、濃果汁、果醬、蔬菜制品。

(2)釀造業：輸送酒糟、酵母、發酵后的各種殘渣以及投配料。

(3)制糖業：糖漿、飽和渣、濃縮廢水渣、含糖結晶糊；牛奶、奶酪。

(4)紡織業：輸送合成纖維液、粘膠液、染料、油墨、尼龍粉液。

(5)造紙業：輸送紙漿液、滑石漿、上光樹脂漿料。

(6)石油業：輸送多種油類、油脂產品、煉油污泥、工業廢水。

(7)化工業：各種乳膠液、懸浮液、軟膏、洗發液、油漆、顏料。

(8)建筑業：輸送灰漿、灰膏、瀝青、焦油、泥沙漿、涂料。

(9)采礦業：輸送氧化物和廢水、礦井排水、液體、浮渣。

4.產品特點

(1)衛生級螺桿泵連接軸兩端采用一字或精制的萬向接頭，其銷子和銷套是由特殊材料制成的，因而其壽命得到了很大的改善，其結構簡單容易拆卸。

(2)襯套兩端有包過來的橡膠，使其與進、出管連接處密封可靠。從而保證了襯套體不受到腐蝕。

(3)在吸入管和軸承之間裝有一個可進行更換的填料箱，即能用于填料密封又能用于機械密封（可進行不同形式的密封更換）。

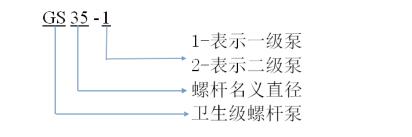

5.型號意義

6.規格參數

型號	壓力0.3MPa				壓力0.6MPa
型號	轉速（r/min）	流量（m3/h）	軸功率	電機齒輪減速	轉速（r/min）	流量（m3/h）	軸功率	電機齒輪減速
G(GS)20-1	970	1.28	0.58	Y100L-6(1.5kw)	970	1.06	0.73	Y100L-6（1.5kw）
	720	0.81	0.45	Y132S-8(2.2KW)	720	0.58	0.56	Y132S-8(2.2KW)
	579	0.50	0.33	YCJ71(1.1KW)	579	0.27	0.41	YCJ71(1.1KW)
	513	0.41	0.29		613	0.22	0.36
	452	0.33	0.26		452	0.15	0.32
	393	0.22	0.23		393	0.10	0.28
G(GS)25-1	720	2.45	0.47	Y132S-8(2.2kw)	720	2.2	0.69	Y132S-8（2.2kw）
	570	1.89	0.39	YCJ71（0.75kw）	579	1.6	0.54	YCJ71（1.1kw）
	506	1.63	0.35		513	1.4	0.50
	445	1.45	0.31		452	1.14	0.45
	388	1.18	0.28		393	0.9	0.39
	334	1.0	0.25		339	0.7	0.34
	284	0.76	0.22		288	0.53	0.31
G(GS35-1)	579	3.9	0.70	YCJ71(1.1kw)	579	3.25	1.06	YCJ71(1.5kw)
	513	3.4	0.61		513	2.8	0.95
	425	3.0	0.54		452	2.3	0.83
	393	2.5	0.46		393	1.9	0.73
	339	2.0	0.42		339	1.5	0.63
	288	1.6	0.36		288	1.15	0.54
	217	1.1	0.29
G(GS)40-1	579	7.9	1.06	YCJ71（1.5kw）	587	6.8	1.8	YCJ71（2.2kw）
	513	6.9	0.93		520	5.7	1.61
	425	5.9	0.82		458	4.8	0.43
	393	5.1	0.74		399	4	1.21
	339	4.2	0.63		344	3	1.05
	288	3.3	0.53		292	2.2	0.9
	240	2.65	0.47		244	1.6	0.75
	186	1.7	0.36	YCJ32（1.1kw）
G(GS)50-1	587	15.7	2.42	YCJ71（3kw）	571	13.4	3.61	YCJ80（4kw）
	520	13.8	1.95		504	11.5	3.2
	458	12.1	1.64		442	9.5	2.75
	399	10.2	1.45		383	7.5	2.4
	344	8.8	1.16		327	6	2.02
	292	7.1	0.96		275	4.4	1.71
	244	5.6	0.85	YCJ71（2.2kw）	223	107	1.46	YCJ801（3kw）
	171	3.5	0.60	YCL132（2.2kw）				YCJ801（3kw）
G70-1	571	31	4.3	YCJ80（5.5kw）	545	25	7.04	YCJ100（11kw）
	504	27	3.43		479	21	6.11
	442	24	2.99		417	17.9	5.47
	383	20	2.53		360	13.5	4.7
	327	16.5	2.22		305	9.5	3.99
	244	12	1.63	YCJ100（4kw）	250	7.0	2.88	YCJ100（7.5kw）
	208	8.8	1.5	YCJ160（4kw）	194	3.8	2.47	YCJ180（7.5kw）
	149	5.2	0.95	YCJ160（4kw）				YCJ180（7.5kw）
G85-1	346	35	5.8	R802（11kw）	346	27	8.8	R802（15kw）
	284	28	5.5		284	20	8
	248	23	5.0		248	16	7.2
	212	20	4.8	R702（7.5kw）	210	13	6.5	R902（11kw）
	184	16	4.4	R702（5.5kw）	186	9	5.7	R902（11kw）
	162	14	3.9	R802（5.5kw）	162	8	5	R702（7.5kw）
G105-1	346	66	10	R802（15kw）	306	55	13	R902（18.5kw）
	284	54	8	R802（15kw）	284	44	11	R802（15kw）
	248	44	7	R902（11kw）	248	34	9.5	R802（15kw）
	210	35	6		210	28	8.4	R902（15kw）
	186	29	5		196	22	7	R902（15kw）
	162	23	4.4	R702（7.5kw）	156	16	6	R902（11kw）
G135-1	321	128	20	R142（37kw）	325	120	35	R142（55kw）
	306	122	19	R92（30kw）	282	95	30	R142（55kw）
	253	95	16	R92（22kw）	245	80	26	R132（37kw）
	212	80	14	R92（18.5kw）	212	64	23	R92（30kw）
	187	68	12	R92（18.5kw）	187	55	20	R92（30kw）
	156	50	10	R902（15kw）	157	40	16	R92（22kw）

注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。

2.特殊工況介質如需選型請來電咨詢021-62987392。

7.安裝方式

(1)泵要安裝并固定在穩定的基礎上，最好底座與基礎之間鋪設緩沖墊。保證泵在開機時不會影響管路的震動。且泵不受其它機械震動的影響。

(2)泵、動力機和底座在出廠前已經調整固定。安裝時如果基礎不平，地腳螺栓擰緊時會是底座扭曲，造成聯軸器中心偏移。為此應拆除聯軸器防護罩，并堅持聯軸器安裝偏差：△Y≤0.2mm、△a≤30’.

(3)GS型衛生級螺桿泵允許正反轉，我們推薦逆時針方向運轉（從泵出軸端看）

(4)泵與管路系統連接時，應在泵出口端安裝一段大于定子長度的活絡管，便于更換定子或維修。

(5)管道應預先清洗干凈，防止雜物堵塞或損壞定子、轉子。

8.注意事項

（1）衛生級螺桿泵開機前應預先灌入液體，進行盤車來潤滑定子。

（2）接通電源，先點動啟動開關，看電機的運轉方向和泵的轉向是否相符，如果不相符應馬上糾正，嚴禁倒轉。

（3）機組運行5-10分鐘，如無異?，F(xiàn)象，即可投入工作。

（4）GS型衛生級螺桿泵采用填料密封的時候，需要經常檢查泄漏情況，并及時壓緊填料蓋，對略有介質滴出為宜，壓得過緊會使填料與軸發熱咬死。更換磨損的填料環時應全部換掉。

9.常見問題

（1）泵不出水有可能是泵腔中有空氣。

（2）泵流量不足有可能是管道、泵流道葉輪部分堵塞，閥門開度不足等。

（3）泵功率過大有可能是超過額定壓力使用。

（4）雜音震動有可能是管路支撐不穩，出口壓力過大，液體混有氣體，軸承損壞等原因。

10.使用需知

（1）衛生級螺桿泵輸送易沉淀、易固話介質的泵，應定期清洗。因輸送介質和操作方法不同，清洗的間隔時間由操作者決定。

（2）如果出口管路堵塞或閥門意外關閉時，泵的壓力將急劇升高到額定壓力的數倍，其結果將造成泵的損壞或管道破裂。在輸送危險介質時必須絕對避免此情況。因此，安裝壓力開關等安全裝置十分必要。

（3）GS型衛生級不銹鋼螺桿泵如果在運行時突然停電，必須立刻關閉電源，并關閉出口閥門。

（4）泵的軸承和傳動軸萬向接頭處采用鋰基潤滑脂潤滑。輸送食品介質的泵，在傳動軸球頭處則采用食品潤滑脂。

（5）GS型衛生級不銹鋼螺桿泵更多使用細節請來電咨詢021-62987392.
