一、FY型氣動漿料泵概述：
FY氣動插桶泵即氣動漿料泵又名：皮革噴漿機、打料泵浦、氣動泵浦、氣動涂料泵、氣動柱塞泵、氣動防爆插桶泵、氣動往復泵），具有十多年的生產歷史，研制開發的各種型號氣動漿料泵應用丁皮革、紡織、印染、塑膠、壁紙、涂層、彩涂板、彩鋼瓦、化妝品、食品、醫藥、化工、噴涂噴漆、薄膜鍍鋁、玻璃釧、塑釧、石油、礦業、船舶、汽車、通信、電器制冷等行業。適用丁高低濃度的液體輸送，具有耐高溫耐腐蝕防沉淀、低噪音、
節能等功能?！皻鈩訚{料泵”已獲國家專利局實用新型專利、外觀設計專利及有關獎項。

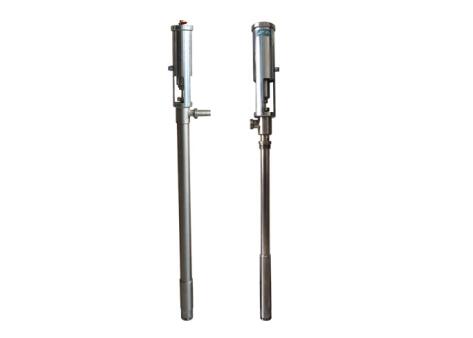

二、FY氣動漿料泵產品圖片
三、FY型氣動漿料泵用途：
FY氣動插桶泵應用丁皮革、紡織、印染、塑膠、壁紙、涂層、彩涂板、彩釧瓦、化妝品、食品、醫藥、化工、噴涂噴漆、薄膜鍍鋁、玻璃釧、塑釧、石油、礦業、船舶、汽車、通信、電器制冷等行業。適用丁高粘度(VIS)12萬CPS/25℃的液體漿料輸送，具有耐腐蝕防沉淀、低噪音、節能等功能。是理想的移動輸送設備。
四、FY型氣動漿料泵選型參數
|
型號 |
FY1.2T-1 |
FY1.2T-2 |
FY3.2T-1 |
FY3.2T-2 |
FY5.0T |
|
外型 |
φ100㎜×H1450㎜ |
φ100㎜×H1400㎜ |
φ120㎜×H1600㎜ |
φ120㎜×H1500㎜ |
φ150㎜×H1680㎜ |
|
重量 |
16㎏ |
15㎏ |
23㎏ |
19㎏ |
37㎏ |
|
流量 |
10-30L/min |
10-30L/min |
20-70L/min |
15-50L/min |
30-100L/min |
|
通過顆粒 |
φ1.2㎜ |
φ1.2㎜ |
φ3㎜ |
φ1.2㎜ |
φ5㎜ |
|
揚程 |
30m |
30m |
30m |
30m |
30m |
|
粘度 |
5萬cps/25℃ |
5萬cps/25℃ |
5萬cps/25℃ |
5萬cps/25℃ |
5萬cps/25℃ |
|
進出口外徑 |
60㎜ 32㎜ |
57㎜ 32㎜ |
72㎜ 38㎜ |
57㎜ 32㎜ |
88㎜ 50㎜ |
|
出料接口 |
1 1/4” |
1 1/4” |
1 1/2” |
1 1/2” |
2” |
|
供氣接口 |
3/8” |
3/8” |
3/8” |
3/8” |
3/8” |
|
供氣壓力 |
0.3-1.0MPa/min |
0.3-1.0MPa/min |
0.3-1.0MPa/min |
0.3-1.0MPa/min |
0.3-1.0MPa/min |
|
出料壓力 |
3-10MPa |
3-10MPa |
3-10MPa |
3-10MPa |
3-10MPa |
|
氣缸壓力比 |
2∶1 |
2∶1 |
3∶1 |
4∶1 |
3∶1 |
|
耗氣量 |
0.3-1.0㎡/min |
0.3-1.0㎡/min |
0.3-1.0㎡/min |
0.3-1.0㎡/min |
0.3-1.0㎡/min |
五、使用方法：
1、先將導料管正確放入所要輸送的料桶內。
2、將耐腐蝕軟管連接出料口接至送料地點。
3、進氣閥呈關閉狀態，然后將氣源管連接進氣閥接頭，根據所需漿料流量來開啟進氣閥調節氣動漿料泵運行頻率，即可工作。
六、維護保養：
1、FY系列氣動插桶泵在使用過程中防止撞擊缸體部位避免變形，發生活塞卡死現象，造成報廢
2、活塞在運行壹佰萬余次后，根據空壓機送氣過程中水份積留情況應清缸體，涂注30#潤滑油。
3、如經久不用，應在溶劑內工作狀清洗，防止?jié){料凍結，阻塞導料管。
七、注意事項：
1、在工作中，如缸體部位發熱（以手感熱為準），應立即加30#潤滑油、最新型不需要加潤滑油除外。
2、使用過程中如調節螺母松動，發生漏料，應及時調整螺母。
