1.產品介紹

YHCB系列圓弧齒輪油泵主要適用于輸送粘度在5-1500c.s.t.，溫度在80℃以下，不含固體顆粒、無腐蝕性的各種液體介質。如汽油、煤油、柴油及各種機械潤滑油，是油罐汽車和石油部門的理想優選泵種。

本型泵采用雙圓弧齒輪構成，是適應工業輸油泵需求發展的新產品，是一種高效能特殊齒輪泵，具有流量大、揚程高、體積小、噪聲低、輸入轉速低、自吸性能強、安裝、維修方便等特點。

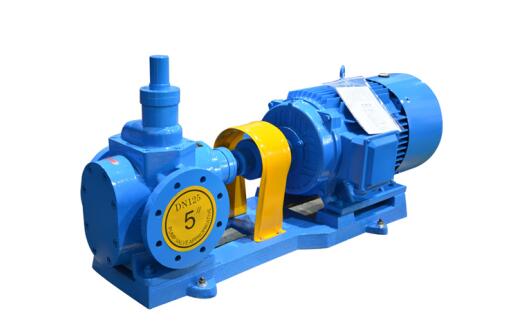

2.產品圖片

3.應用范圍

因?yàn)閅HCB系列圓弧齒輪油泵主要的材質是灰鑄鐵和優質碳素鋼。所以被廣泛應用的三個系統是：輸油系統，燃油系統和液壓傳動系統。

在輸油系統中，YHCB系列弧齒輪油泵主要是作增壓輸送泵來使用的。

在燃油系統中，YHCB系列圓弧齒輪油泵則是作為加壓，輸送，噴射這幾大作用的油泵來使用的。

在液壓傳動系統中，YHCB系列圓弧齒輪油泵可以提供一些液壓動力。

4.產品特點

1、YHCB系列圓弧齒輪油泵是如今工業化發展非常需要的一種高效節能齒輪泵，在生產過程中主要采用雙圓弧齒輪作為傳動，輸送介質的主要元件，讓整個YHCB系列圓弧齒輪油泵具有流量大，體積小，噪聲低，性能強，方便安裝與后續維修等特點。

2、YHCB系列圓弧齒輪油泵生產設計過程中給內部設計了合理的回油槽，能夠讓齒輪泵內部齒輪在工作中所承受的扭矩力減少，極大程度上減少了內部軸承的負荷，提高了泵的工作效率。

3、YHCB系列圓弧齒輪油泵內部還可以設有安全閥用來為齒輪泵超載時候的特殊保護，所以齒輪泵整體的運行非常安全，穩定可靠。

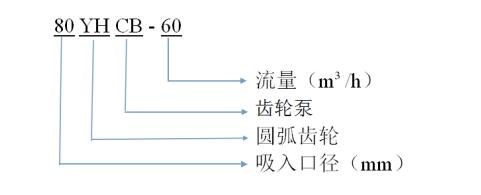

5.型號意義

6.規格參數

注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。

2.特殊工況介質如需選型請來電咨詢021-62987392。

7.安裝方式

1、YHCB系列圓弧齒輪油泵主要是安裝在一些加油車上或者一些油庫泵房?jī)?nèi)部，在加油車上的安裝設計要符合GB9414-88中的4.18.1條中的規定，所以在安裝過程中要嚴格按照說明書來執行。當然如果有必要的話，可以在安裝過程中搭配一個四通閥。

2、將YHCB系列圓弧齒輪油泵安裝在加油車上面應該要注意的以下幾個問題：

(1)首先我們?cè)诎惭bYHCB系列圓弧齒輪油泵的過程中，應該盡量將YHCB系列圓弧齒輪油泵安裝在比較靠前的地方，可以的話最好讓YHCB系列圓弧齒輪油泵的軸和轉動軸保持同軸，內部的傾斜角最好小于7°。

(2)YHCB系列圓弧齒輪油泵的安裝位置要選在要吊架上，通常吊架都是由角鋼進行焊制的，高低位置的話根據輸出軸的軸線相應位置進行確認，為了避免安裝的油泵跟汽車驅動軸之間互相產生干擾，所以油泵安裝位置還應該盡量的靠近汽車縱梁方向，條件允許的話可以直接幫油泵安裝在汽車縱梁，再用螺絲進行固定即可。

8.注意事項

1.油泵的各個緊固件應該安裝牢固。

2.油泵內部主動軸的轉動必須保障輕重均勻一致。

3.油泵在運轉過程中要保證進出管道的閥門是打開狀態的。

4.油泵在運轉過程中的旋轉方向應該要跟要求符合。

9.常見問題

1、YHCB系列圓弧齒輪油泵的噪音是比較低的，在運轉過程中如果發生了故障可能會讓油泵發出一些異常的噪音或者震動

2、YHCB系列圓弧齒輪油泵如果內部發生堵塞，可能會造成流量的過低，或者產不出流量等情況

10.使用需知

1、YHCB系列圓弧齒輪油泵在使用之前應該對整個油泵進行全方面的檢查，首先檢查發動機轉向是否正確，泵口密封性是否良好，各個泵口閥門開關狀態是否正常，切記不要在泵出口管路閥門還沒有打開的情況下啟動油泵，這樣會造成一些危險事故。

2、大概每半個月就要對油泵當中的過濾器進行一次清洗工作，避免油泵內部因雜質過多造成堵塞，影響后續油泵工作的流量，影響工作效率。當然平時也要經常的對油泵進行檢查，確認油泵的流量是否正常。

3、油泵在使用過程中應該要緩慢加速，讓整個油泵的轉速?gòu)牡退俾礁咚僦螅３衷谝粋€(gè)穩定轉速進行工作，在工作過程中，油泵的轉速要保持在一個穩定值，不能進行忽高忽低的跳動，當然也不能進行過高的超速運轉。

4、油泵在使用的過程中，操作人員應該仔細觀察壓力表和真空表分別的讀數，應該讓兩個表的讀數保持穩定，一旦壓力表的讀數過大就表示油泵揚程過高，或者是油泵的出口管路已經堵塞造成整個油泵運轉超載，一旦真空表讀數過大則是表示油泵吸程過大，另外一種情況就是油泵吸入管已經發生堵塞，整個油泵內部已經產生汽蝕狀態。

5、油泵如果長期處于存儲狀態沒有投入使用的話，在存儲過程中應該妥善存儲，做好一些防銹方面的工作。

6、油泵如果是在長期運轉狀態下持續了半年的工作后，應該要在油泵的軸承里面加入鈣基脂，來保持油泵正常的運行。

7、油泵要停止工作之前，要切記好關閉的順序，不可弄混，首先關閉發動機，然后在關閉進出口閥門。
