1.CQB高溫保溫磁力泵產品介紹
CQB-GB型高溫保溫磁力泵采用多重循環冷卻結構和保溫裝置，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，更有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。本系列泵適用于輸送高溫介質，溫度=300度。

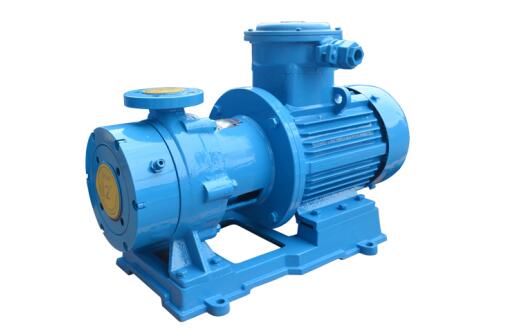

2.CQB高溫保溫磁力泵產品圖片
3.CQB高溫保溫磁力泵產品用途
CQB-GB高溫保溫磁力泵廣泛應用與石油、化工、冶金、食品、水處理、國防、制藥、電鍍、環保等行業，是輸送高溫類易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。適用于輸送系統工作壓力小于1.6MPA，溫度不超過100度，密度不大雨1600KG/M，粘度不大于30的不含硬顆粒和纖維的液體。

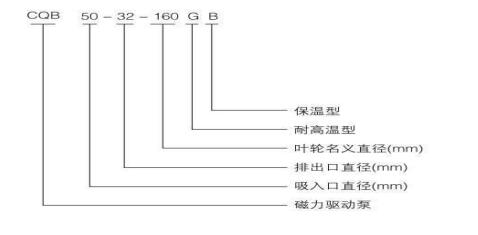

4.CQB高溫保溫磁力泵型號意義
5.CQB高溫保溫磁力泵選型參數
|
型號 |
口徑 |
流量 m3/h |
揚程 m |
汽蝕余量 m |
功率 kW |
轉速 rpm |
電壓 v |
|
|
進口 |
出口 |
|||||||
|
CQB32-20-125GB |
32 |
20 |
3.2 |
20 |
4.5 |
1.5 |
2900 |
380 |
|
CQB32-20-160GB |
32 |
4.5 |
2.2 |
2900 |
380 |
|||
|
CQB40-25-125GB |
40 |
25 |
6.3 |
20 |
4.5 |
2.2 |
2900 |
380 |
|
CQB40-25-160GB |
32 |
4.5 |
3 |
2900 |
380 |
|||
|
CQB40-25-200GB |
50 |
4.5 |
5.5 |
2900 |
380 |
|||
|
CQB50-32-100GB |
50 |
32 |
12.5 |
12.5 |
4.0 |
2.2 |
2900 |
380 |
|
CQB50-32-125GB |
20 |
4.0 |
3 |
2900 |
380 |
|||
|
CQB50-32-160GB |
32 |
4.0 |
4 |
2900 |
380 |
|||
|
CQB50-32-200GB |
50 |
4.0 |
7.5 |
2900 |
380 |
|||
|
CQB50-32-250GB |
80 |
4.0 |
18.5 |
2900 |
380 |
|||
|
CQB65-50-125GB |
65 |
50 |
25 |
20 |
4.0 |
4 |
2900 |
380 |
|
CQB65-50-160GB |
32 |
4.0 |
7.5 |
2900 |
380 |
|||
|
CQB65-40-200GB |
40 |
50 |
4.0 |
15 |
2900 |
380 |
||
|
CQB65-40-250GB |
80 |
4.0 |
22 |
2900 |
380 |
|||
|
CQB80-65-125GB |
80 |
65 |
50 |
20 |
3.5 |
7.5 |
2900 |
380 |
|
CQB80-65-160GB |
32 |
3.5 |
15 |
2900 |
380 |
|||
|
CQB80-50-200GB |
50 |
50 |
3.5 |
22 |
2900 |
380 |
||
|
CQB80-50-250GB |
80 |
3.5 |
37 |
2900 |
380 |
|||
|
CQB100-100-100GB |
100 |
100 |
100 |
12.5 |
3.2 |
7.5 |
2900 |
380 |
|
CQB100-80-125GB |
80 |
20 |
3.2 |
15 |
2900 |
380 |
||
|
CQB100-80-160GB |
32 |
3.2 |
22 |
2900 |
380 |
|||
|
CQB100-65-200GB |
65 |
50 |
3.2 |
37 |
2900 |
380 |
||
|
CQB100-65-250GB |
80 |
3.2 |
55 |
2900 |
380 |
|||
|
CQB125-125-160GB |
125 |
125 |
160 |
32 |
3.2 |
37 |
2900 |
380 |
|
CQB125-100-200GB |
100 |
200 |
50 |
3.2 |
75 |
2900 |
380 |
|
|
CQB125-100-250GB |
80 |
3.2 |
90 |
2900 |
380 |
|||
6.安裝和調試
1、高溫磁力泵應水平安裝，開車前應檢查冷卻箱之潤滑油油位，若油位過低時應及時補充。開泵前，首先應打開冷卻水回路，進水管路閥門的開啟度應根據泵正常工作后冷卻出水管的溫度進行調節。
2、當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底閥。
3、泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要緊固。
4、檢查電機旋轉方向是否與磁力泵轉向標記一致。
5、電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
6、泵停止工作前，應先關閉排出閥門，然后切斷電源，再關閉冷卻水管閥門。
7.使用注意事項
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以 禁止止空轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網；如含有鐵磁質微粒，需加磁性過濾器。
3、被輸送的介質及其溫度應在泵材允許范圍內。泵的使用溫度<280℃，最大工作壓力1.6MPa，密度不大于1840kg/m3，粘度不大于30cm2/S的不含硬顆粒和纖維的液體。特殊工況應嚴格按合同協議規定。
4、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液
5、磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。
